樂清市巨川電氣有限公司IDEAK1-XX系列電機控制模塊以軍工科技理念進行設計，規范的流程開發，采用已在軍工科研中廣泛應用的FPGA控制技術為核心，通過微電子技術,數據傳輸技術，軟件技術，液晶顯示等技術和手段的應用，徹底解決了傳統電機控制保護產品能耗高，安全可靠性差，分立元件多，接線復雜，調試維護煩等問題。IDEA-XX系列電機控制模塊以全新的思路對民用建筑中風機，水泵控制箱內控制回路進行創新設計，用弱電信號控制接觸器，控制與保護開關的動作，操作面板用液晶顯示的人機界面進行控制，簡單，明了。 IDEAK1-XX系列電機控制模塊符合國家相關產業政策及國家標準，節能，環保，使用壽命長，隸屬于《國家戰略性新興產業發展規劃》七大戰略性新興產業之一。
IDEAK1產品列表
IDEAK1-01
IDEAK1-02
IDEAK1-03
IDEAK1-04
IDEAK1-11
IDEAK1-12
IDEAK1-13
IDEAK1-14
IDEAK1-21
IDEAK1-22
IDEAK1-23
IDEAK1-31

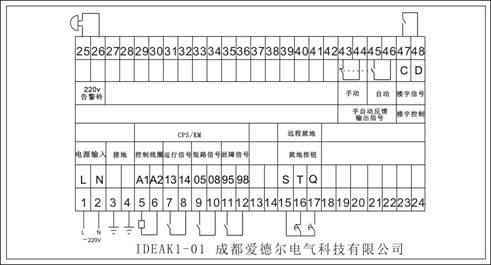

IDEAK1-01 回目錄
本模塊為普通電機或照明控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可控制單臺電機或照明設備的開啟與關閉；
具有手動與自動切換功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有樓宇外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。

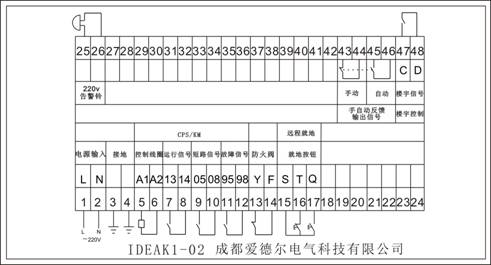

IDEAK1-02 回目錄
本模塊為新風機控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可控制單臺新風機的開啟與關閉；
具有手動與自動切換功能；
具有防火閥控制功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有樓宇外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。

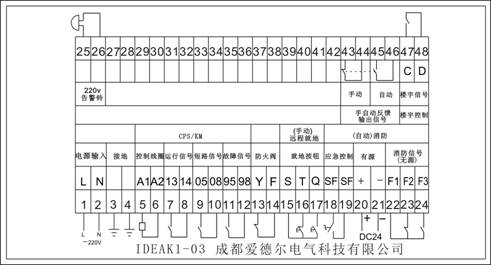

IDEAK1-03 回目錄
本模塊為排煙，正壓風機控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可控制單臺排煙，正壓風機的開啟與關閉；
具有手動與自動切換功能；
具有手自動信號反饋功能；
具有防火閥控制功能；
具有應急控制功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有樓宇外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。

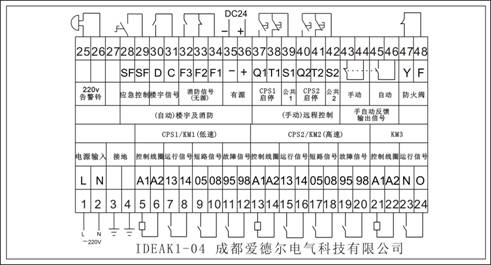

IDEAK1-04 回目錄
本模塊為雙速風機控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可控制風機低速或高速運轉；當高速風機運行時低速風機自動關閉，實現高速風機搶斷低機速風機，適用于單臺排風兼排煙風機的控制。
具有手動與自動切換功能；
具有手自動信號反饋功能；
具有防火閥控制功能；
具有消防聯動功能；
具有應急控制功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有樓宇外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。
IDEAK1-11 回目錄
本模塊為排水，潛污泵單泵控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可控制排水，潛污泵單泵的開啟與關閉。單泵可由兩水位開關控制，高水位起泵，低水位停泵；
具有手動與自動切換功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有液位控制功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。

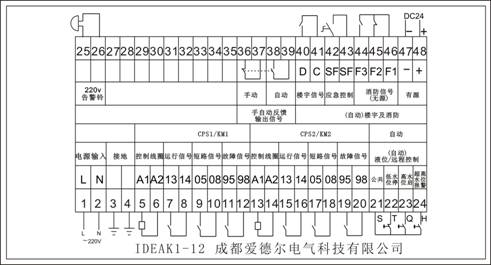

IDEAK1-12 回目錄
本模塊為雙水泵互為備用控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可實現兩臺水泵互為備用，工作泵故障備用泵延時投入，水泵由水位控制，高水位起泵，低水位停泵，溢流水位及雙泵故障報警；
具有手動與自動切換功能；
具有手自動反饋功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有液位控制功能；
具有消防聯動功能；
具有應急控制功能；
具有樓宇外控功能；
具有消防模塊24V外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。
IDEAK1-13 回目錄
本模塊為雙水泵互為備用，自動輪換工作控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可實現兩臺水泵互為備用，自動輪換工作，工作泵故障時備用泵延時投入，水泵由外部水位控制，高水位起泵，低水位停泵，溢流水位兩泵同時工作；
具有手動與自動切換功能；
具有手自動反饋功能；
具有溢流水位報警功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有液位控制功能；
具有消防聯動功能；
具有應急控制功能；
具有樓宇外控功能；
具有消防模塊24V外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。

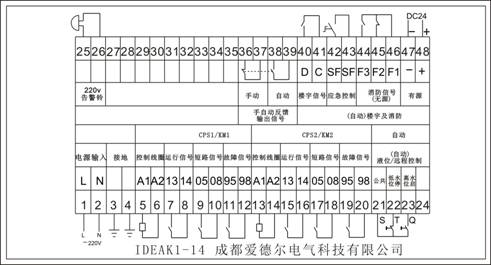

IDEAK1-14 回目錄
本模塊為消防穩壓泵兩泵互為備用控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可實現高低壓力自動控制，兩泵互為備用自動投入運行。
具有手動與自動切換功能；
具有手自動反饋功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有消防聯動功能；
具有應急控制功能；
具有樓宇外控功能；
具有消防模塊24V外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。
IDEAK1-21 回目錄
本模塊為單臺電機軟啟動控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可實現單臺電機軟啟動控制，電機可由遠程液位開關自動控制投入運行。
具有手動與自動切換功能；
具有液位遠程控制功能，高水位啟低水位停；
具有低水位保護功能；
具有手自動反饋功能；
具有防火閥控制功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有消防聯動功能；
具有應急控制功能；
具有樓宇外控功能；
具有消防模塊24V外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。

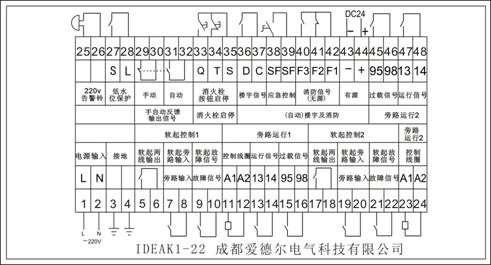

IDEAK1-22 回目錄
本模塊消火栓消防栓一用一備軟啟動控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可實現由消火栓消防箱按鈕或消防外控直接控制，兩泵互為備用，自動延時投入運行。
具有手動與自動切換功能；
具有消火栓按鈕遠程控制功能；
具有低水位保護功能；
具有手自動反饋功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有消防聯動功能；
具有應急控制功能；
具有樓宇外控功能；
具有消防模塊24V外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。

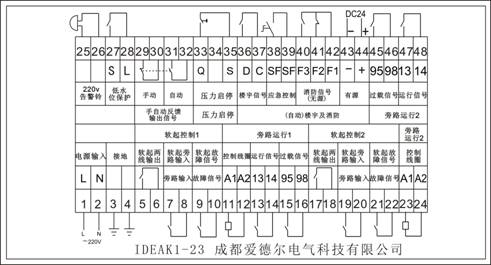

IDEAK1-23 回目錄
本模塊噴淋泵一用一備軟啟動控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可實現由壓力控制器或消防外控直接控制，兩泵互為備用，自動延時投入運行。
具有手動與自動切換功能；
具有壓力控制器遠程控制功能；
具有低水位保護功能；
具有手自動反饋功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有就地控制與遠程控制功能；
具有消防聯動功能；
具有應急控制功能；
具有樓宇外控功能；
具有消防模塊24V外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。

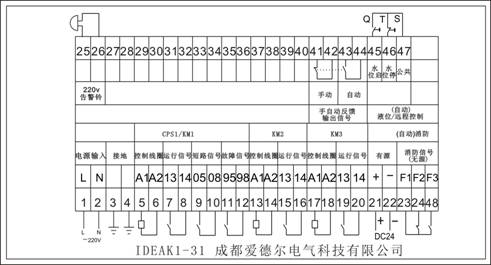

IDEAK1-31 回目錄
本模塊為單臺電機星三角啟動控制模塊。
本模塊功能如下：
本模塊需在未啟動設備前，才能對模塊進行設置。
如需詳細配置，請參照舉例圖。
通過本模塊，可實現液位控制開關或消防外控直接控制單臺電機星三角減壓啟動；
具有手動與自動切換功能；
具有液位遠程控制功能；
具有手自動反饋功能；
具有控制與保護開關未正常啟動、故障與短路聲光報警功能；
報警信息顯示屏提醒功能；
具有消防聯動功能；
具有消防模塊24V外控功能；
所有狀態直觀在液晶屏上中文顯示；
所有設備狀態具有記憶儲存功能，并可隨時查詢，便于檢修；
密碼保護功能，防止誤操作或惡意操作。
| 序號 | 型號 | 控制板 | 顯示器 |
| 1 | IDEAK1-01-XX | ● | ● |
| 2 | IDEAK1-02-XX | ● | ● |
| 3 | IDEAK1-03-XX | ● | ● |
| 4 | IDEAK1-04-XX | ● | ● |
| 5 | IDEAK1-11-XX | ● | ● |
| 6 | IDEAK1-12-XX | ● | ● |
| 7 | IDEAK1-13-XX | ● | ● |
| 8 | IDEAK1-14-XX | ● | ● |
| 9 | IDEAK1-21-XX | ● | ● |
| 10 | IDEAK1-22-XX | ● | ● |
| 11 | IDEAK1-23-XX | ● | ● |
| 12 | IDEAK1-31-XX | ● | ● |
| 項 目 | 單位 | 參數 |
| 工作環境溫度 | ℃ | 使用溫度：0-55 儲存溫度：-20~+70 |
| 環境濕度 | %RH | 35~89（不結露）使用 |
| 抗 振 | JIS C0911 標準 10~55HZ 0.5mm（最大2G）3軸方向各2h（但用DIN導軌安裝0.5G） | |
| 抗 沖 擊 | JIS C0912標準 10G3軸方向各3次 | |
| 抗噪聲干擾 | 用噪聲仿真器產生電壓為1000V噪聲脈沖寬度為1微秒，周期為30~100HZ的噪聲，在此下工作正常 | |
| 抗雷擊能力 | KV | ＞5（10/700μs） |
| 接 地 | 第三種接地，不能接地時，亦可浮空 | |
| 使用環境 | 無腐蝕性氣體，無塵埃 | |
| 數據接口 | RS485 | |
| 控制板重量 | g | 450 |
| 顯示器重量 | g | 250 |
| 控制板外形尺寸 | mm | 187*107*44 |
| 顯示器外形尺寸 | mm | 120*120*49 |
| 控制板安裝尺寸 | mm | 179*117 |
| 顯示器安裝尺寸 | mm | 111*111 |
| 電源參數 | ||
| 電源電壓 | V | AC90 -264、50Hz |
| 允許瞬間斷電時間 | ms | 10以下的瞬間斷電，控制器動作不受影響 |
| 功率 | VA | 10 |
| 模塊電源 | V | DC5 DC12 |
| 絕緣電阻 | MΩ | RI=50輸入負、輸出地之間加2000VDC，常溫，t≥3S |
| 輸入輸出參數 | ||
| 輸入電流 | mA | 20 |
| 輸出響應時間 | ms | 60以內 |
| 電路隔離 | 機械隔離、光電耦合隔離 | |
| 輸出控制 | 繼電器觸點輸出 |

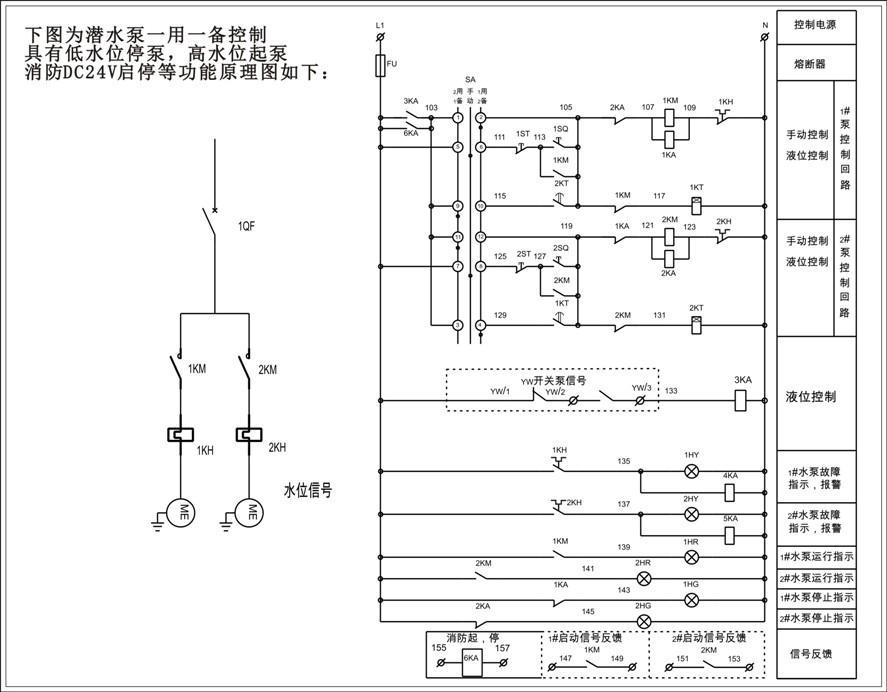

傳統方式電氣原理圖:

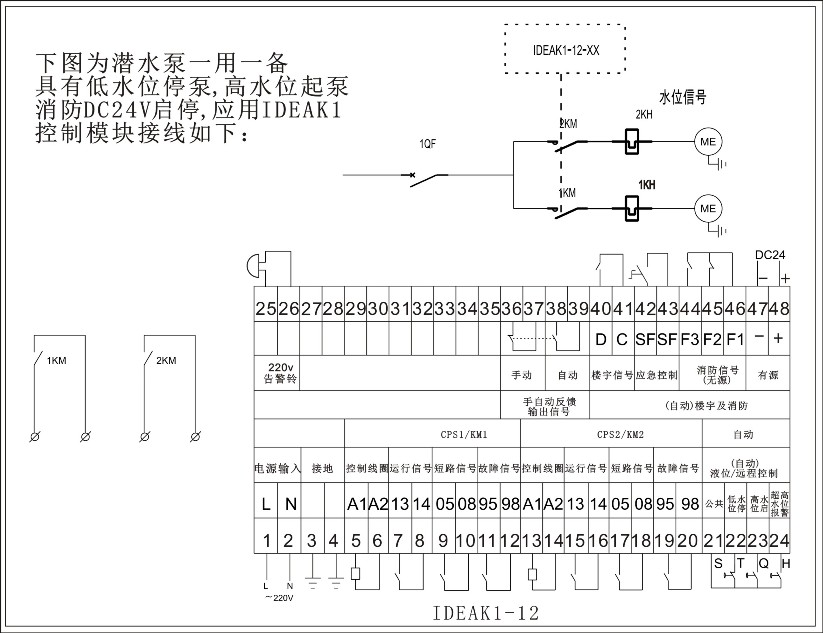

>> 本模塊電氣原理圖:
